표면거칠기 파라메타 종류_2

1. Overview :

 - 분포 · 간격 · 기울기 · 기능성 파라메타

2. 파라메타 형식 및 종류

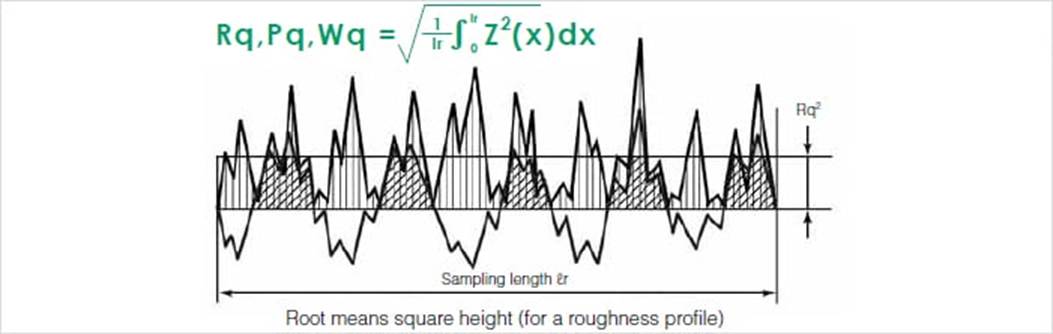

 6) Rq / Pq / Wq

-  정의 : 제곱 평균 거칠기 (Root Mean Square Roughness)

- 물리적 의미

• 평균 제곱 → 큰 요철에 더 민감
• Ra보다 극단값 영향이 큼
• 통계적으로 “표준편차”와 유사한 개념

- Ra vs Rq 비교 예제 : 같은 표면

👉 Ra는 같아도 Rq는 크게 차이남

-  사용 분야

• 광학 소자 가공
• 반사 특성 분석
• 미세 가공 품질 평가

광학에서는 RMS(Sq)가 더 직접적 의미를 가짐.

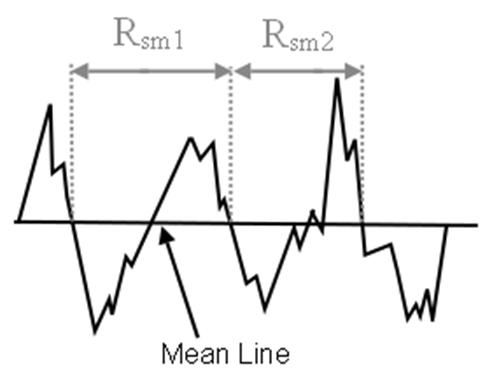

7) RSm / PSm / WSm

- 정의 : 평균 요철 간격

- 물리적 의미

• 요철과 요철 사이 평균 거리
• 표면의 “피치(Pitch)” 개념
• 가공 공정의 흔적 주기 반영

- 예제

👉 같은 Ra라도 “표면 구조” 완전히 다름

- 왜 중요한가?

• 윤활 유지
• 접촉 면적 형성
• 마찰 특성
• 가공 공정 진단

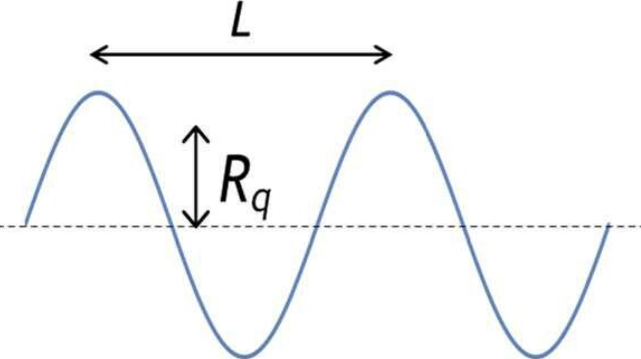

8) RΔq / PΔq / WΔq

- 정의 : 제곱 평균 기울기 (RMS Slope)

- 물리적 의미

• 표면의 “급격함(steepness)” 지표
• 높이보다 “기울기”를 평가

- 예제

👉 높이는 같아도 “날카로움”이 다름

- 기능적 의미

① 광학

• 기울기 작을수록 → 좋은 반사체
• 산란 감소

② 마찰

• 급격한 기울기 → 마찰계수 증가 가능
• 마모 개시점 증가

9) Rmr / Pmr / Wmr : 부하 길이율 (Material Ratio)

- 정의

- 개념

• 특정 높이에서
• 실제 접촉하는 길이 비율

→ 베어링률(Bearing ratio)

- Material Ratio Curve (Abbott-Firestone Curve)

왼쪽: 프로파일

오른쪽: 누적 곡선

곡선 형태로 내마모성 판단

- 예제 비교

   👉 A는 접촉면 넓음 → 내마모성 좋음
  👉 B는 접촉점 적음 → 압력 집중 발생

Summary
